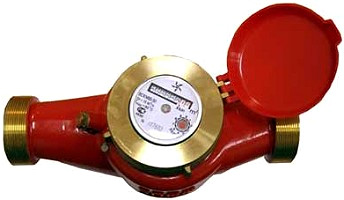

крыльчатый счетчик воды ВСКМ 50 муфтовый
Изготовитель: ЗАО ПК Прибор . Счетчики воды типа ВСКМ предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90°С при давлении не более 1,0 МПа.
Принцип действия крыльчатых счетчиков воды ВСКМ основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Конструктивно счетчики выполнены по схеме «сухохода», когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку. Опорные части крыльчатки и счетного механизма оснащены часовыми камнями, что обеспечивает длительный срок эксплуатации и высокую надежность прибора. Водосчетчик ВСКМ относится к так называемому «многоструйному» типу приборов, когда вода попадает на крыльчатку через отверстия в направляющей, в которой находится сама крыльчатка. Это повышает точность измерений, а также надежность водомера. Счетчик воды типа ВСКМ 90 имеет индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в м3 и его долях. Кроме того, имеются модификации, имеющие устройства для дистанционного съема сигнала (импульсный или оптоэлектронный выход) (обозначение ГД).
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
| Диаметр условного прохода, мм | 50 |
| Температура измеряемой среды,оС | от 5 до 90° С |
| Температура окружающего воздуха | от 5 до 50° С |
| Давление измеряемой среды | не более 1 МПа |
| Потеря давления при наибольшем расходе | не более 0,1 МПа |
| Относительная влажность | до 80% при t = 35 C |
| Норма средней наработки на отказ, ч | 100000 |
| Срок службы счетчика | не менее 12 лет. |
| Межповерочный интервал | 4 года |
| Корпус | латунь |
| Присоединение | муфтовое |
| Комплектация | с комплектом монтажных частей |
